● 冶金设备标准液压缸系列

 概述
Y-HG,系列双作用活塞式液压缸.是利用液压力推动活塞杆作正、反 两个方向的运动，带动其它工作部件往复直线运动的执行机构。具有结构简 单，工作可靠、装拆方便的特点并可带缓冲和放气装置。适用于冶金机械， 并符合国际标准IS06020/1/1981系列液压缸安装连接型式。
特点
1.压力：本标准缸分为E、G两种压力级。E级适用于>6.3-16MP。（这一压力范围的液压缸称E级缸)；G级适用于>16-25MP。这 一压力范围的液压缸称G级缸。
2.密封：E级缸采用结构简单，耐磨性好的YX型密封圈D G级缸采用耐高压，密封可靠的v型组合密封圈。
3.防尘：本液压缸均采用聚胺脂或丁睛橡胶无骨架式防尘圈。
4.适用介质：液压油、机械油、乳化液。不适用于磷酸脂。
5.适用温度：-40℃—+80℃，不适用于低于-40℃低温或超过+80℃高温。

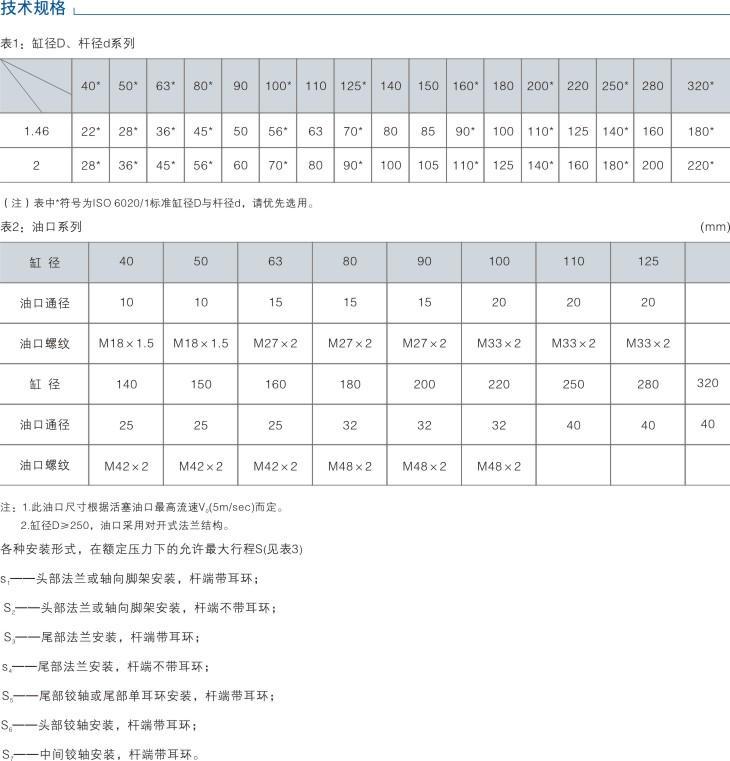

6结构：本标准缸备有 17种缸径(40、50、63、80、90、100、110、125、140、150、160、180、200、220、250、280、320) 按两种速比(1.46、2)组成34种规格。分成带间隙缓冲和不带问隙缓冲结构。缸头和缸尾亦可有单向放气阀，既可作带间隙缓冲 液压缸的快速启动用，又可作放气用。杆部防尘密封采用可换式结构，便于现场维修。活塞杆镀保护性硬铬，具有防尘，防锈、 防腐、耐磨等特性。
7.安装连接：符合国际IS06020/1-1981中系列液压缸安装连接尺寸。不同缸径均有基本型，前后长方法兰，前后方法兰，前 后圆法兰，前、中、后铰轴，头部单耳环，轴向、径向脚架共13种安装形式。除轴向脚架型外，安装连接尺寸均符合IS06020/1-1981。
订货须知
1.压力分级E可适用6_3~16MPa的工作压力。
2.安装连接形式除中间铰轴需在型号上注明1的具体尺寸外，其余按表上符号填写即可。外连接尺寸请参考表5~17。
3.如需要间隙缓冲，请填写H符号。

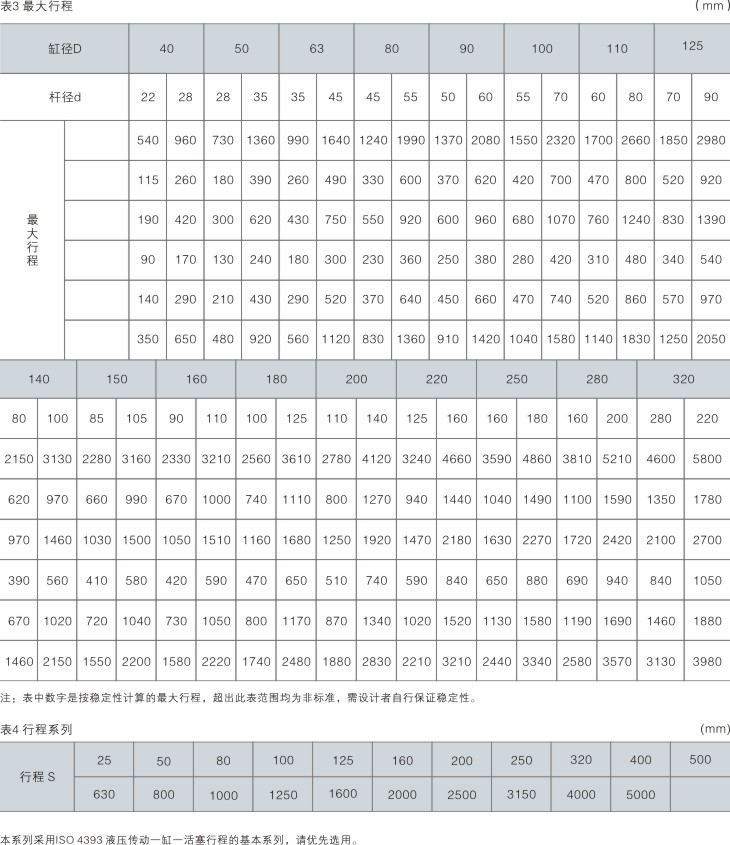

4.行程请按行程系列表4中的分档填写。
5.对液压缸的工作介质、适用温度、试验、外表涂漆、包装等有特殊要求请注明。
6.杆端耳环由用户自定。
