Y-HG1冶金液压缸外形尺寸 更多详情请点击下列系列分类进入！


    冶金设备用标准液压缸系列

普通型液压缸安装联接尺寸 头部长方法兰型液压缸安装联接尺寸
尾部长方法兰型液压缸安装联接尺寸 头部圆法兰型液压缸安装联接尺寸
尾部圆法兰型液压缸安装联接尺寸 头部方法兰型液压缸安装联接尺寸
尾部方法兰型液压缸安装联接尺寸 尾部单耳环型液压缸的安装联接尺寸
尾部方法兰型液压缸的安装联接尺寸 中间销轴型液压缸安装联接尺寸
尾部销轴液压缸的安装联接尺寸 轴向脚架型液压缸的安装联接尺寸

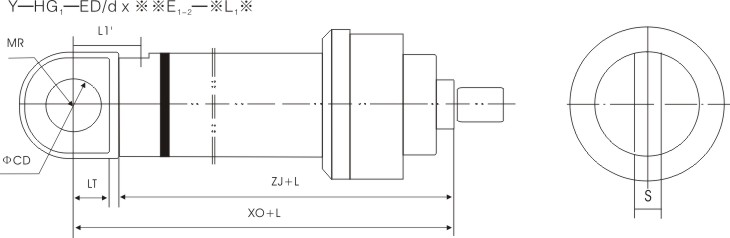

尾部单耳环型液压缸的安装联接尺寸

缸径D ZJ XO L2 LT S MR ΦCD
45 190 231 67 25 18 27 20
50 205 257 70 32 22 32 25
63 224 289 90 40 26 38 30
80 250 332 118 50 30 47.5 40
(90) 270 360 133 58 35 54 45
100 300 395 142 63 38 60.5 50
(110) 310 405 145 67 38 66.5 50
125 325 428 153 71 50 76 60
(140) 335 445 163 78 58 84 70
150** 350 475 179 84 58 90 70
160 370 505 194 90 62 97 80
(180) 410 550 205 100 68 109.5 90
200 450 615 230 112 72 122.5 100
(220) 490 670 255 140 72 136.5 110
250 550 773 303 160 88 149.5 120
280** 600 845 325 175 88 162.5 140
320 660 930 350 200 92 188.5 160
