SOB、ROB液压缸系列 更多详情请点击下列系列分类进入！
●SO系列中高压油缸结构简图,RO系列中低压油缸结构图
| 序号 |
零件名称 |
序号 |
零件名称 |
| 1 |
活塞杆 |
8 |
弹簧华司 |
| 2 |
轴用油封 |
9 |
罗纹 |
| 3 |
轴用封环 |
10 |
前盖 |
| 4 |
无油润活轴承 |
11 |
缸筒 |
| 5 |
O型圈 |
12 |
O型圈 |
| 6 |
橡胶活塞环 |
13 |
活塞 |
| 7 |
耐磨环 |
14 |
后盖 |

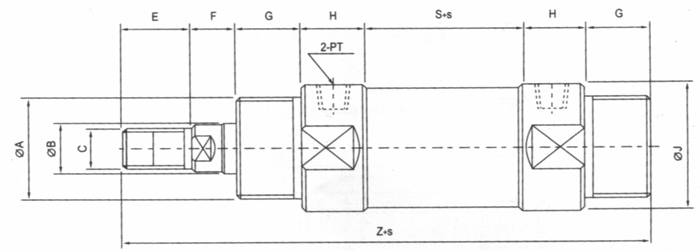

ROB、SOB型标准油缸
| 缸径 |
Φ
A |
Φ
B |
C |
E |
F |
G |
H |
|
S |
Z |
PT |
| 20 |
M26X1.5 |
12 |
M10X1.5 |
25 |
12 |
25 |
15 |
32 |
54 |
171 |
ZG1/8 |
| 32 |
M30X1.5 |
16 |
M14X1.5 |
28 |
13 |
25 |
21 |
44 |
62 |
195 |
ZG1/4 |
| 40 |
M40X2 |
20 |
M16X1.5 |
28 |
17 |
25 |
25 |
52 |
62 |
207 |
ZG3/8 |
| 50 |
M50X2 |
25 |
M22X1.5 |
40 |
20 |
25 |
25 |
64 |
62 |
222 |
ZG3/8 |
| 63 |
M60X2 |
35 |
M30X1.5 |
45 |
20 |
30 |
30 |
80 |
75 |
260 |
ZG3/8 |
| 80 |
M70X2 |
40 |
M30X1.5 |
45 |
20 |
30 |
30 |
99 |
100 |
285 |
ZG1/2 |
| 100 |
M90X2 |
50 |
M40X2 |
55 |
25 |
30 |
30 |
118 |
120 |
320 |
ZG1/2 | |
|
