SDA（QGY）超薄型气缸系列更多详情请点击下列系列分类进入！

标准型：复动型单动型双轴型：复动型单动型双轴可调行程型：复动型单动型

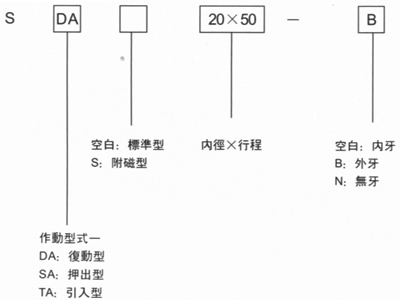

● 订购代码

● 规格

内径(mm)		12	16	20	25	32	40	50	63	80	100
作动型式		复动型押出型引入型						复动型
使用流体		空气
使用压力范围kgf/cm²	复动型	0.5-7.1		0.3-7.1			0.2-7.1
	^单动型	2.0-7.1		1.5-7.1			1.0-7.1
保证耐压力kgf/cm²		10.5
使用温度范围℃		0-60
使用速度范围mm/s	复动型	30-500						30-500		30-500
	单动型	100-500						-
接管口径		M5X0.8				G1/8		G1/4		G3/8

● 标准行程

内径(mm)		12 16	20	25 32 40 50 63 80 100
复动型	标准型	5-60mm 每5mm一级	5-90mm 每5mm一级	5-120mm 每5mm一级
复动型	附磁型	5-50mm 每5mm一级	5-80mm 每5mm一级	5-110mm 每5mm一级
单动型	标准型	5-30mm 每5mm一级	5-30mm 每5mm一级	5-30mm 每5mm一级
单动型	附磁型	5-30mm 每5mm一级	5-30mm 每5mm一级	5-30mm 每5mm一级
最大制作行程		60mm	100mm	130mm

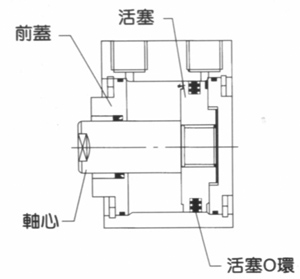

● 内部构造及主要零件

● 复动型	● 押出型

● 引入型	● 附磁型(SDAS)

● O环一览表

	轴心迫紧			活塞O环		前后盖O环
动作型式	复动型	引入型	押出型	复动型	单动型	复动型	单动型
数量	1		-	1	1	2
12	MYA-6		-	APA-12	APA-12	S-14
16	MYA-6		-	APA-16	APA-16	1.5X14.5
20	MYA-8		-	APA-20	APA-20	1.5X19.5
25	MYA-10		-	APA-25	APA-25	1.5X25.5
32	MYA-12		-	APA-32	APA-32	1.5X31.5
40	MYA-16		-	APA-40	APA-40	1.5X39.5
50	MYA-20		-	APA-50	APA-50	1.5X49.5
63	MYA-20		-	APA-63		1.5X62.5
80	MYA-25		-	APA-80		1.5X79.5
100	MYA-32		-	APA-100		1.5X98.5

内径	12	16	20	25	32	40	50	63	80	100
本体	铝合金
活塞	铝合金
轴心	不锈钢				高碳钢(硬铬处理)
活塞O环	NBR
轴心迫紧	NBR
轴心轴承	无		含油S粉末治铜
前盖	铜		铝合金
后盖			铝合金
C形扣环	中碳钢(镀镍处理)
弹簧	不锈钢					-
调整垫片	铝合金
消音片	粉末治钢					-
磁石	树脂

● 复动型规格:(SDA SDAS)

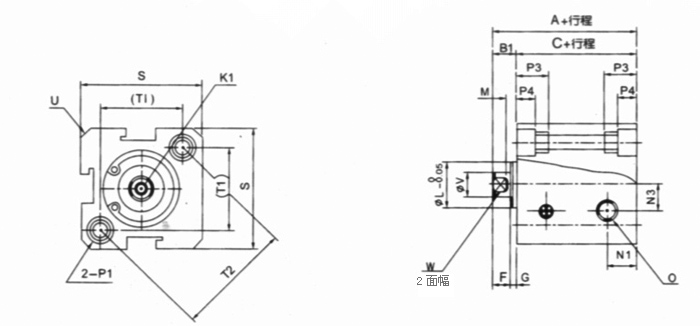

Φ12-Φ16

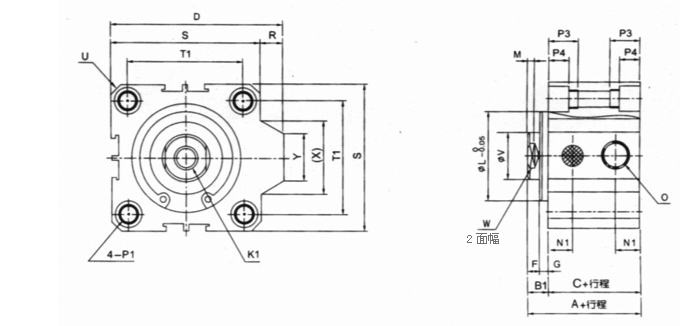

Φ20-Φ100

型式	标准型			附磁型			D	F	G	K1	L	M	N1	M3	O
内径/符号	A	B1	C	A	B1	C	D	F	G	K1	L	M	N1	M3	O
12	22	5	17	32	5	27	-	4	1	M3X0.5深6mm	11	3	6.5	6	M5X0.8
16	24	5.5	18.5	34	5.5	28.5	-	4	1.5	M3X0.5深6mm	11	3	7	6.5	M5X0.8
20	25	5.5	19.5	35	5.5	29.5	36	4	1.5	M4X0.7深8mm	15	3	7.5	-	M5X0.8
25	27	6	21	37	6	31	42	4	2	M5X0.8深10mm	17	3	8	-	M5X0.8
32	31.5	7	24.5	41.5	7	34.5	50	4	3	M6X1深12mm	22	3	9	-	G1/8
40	33	7	26	43	7	36	58.5	4	3	M8X1.25深12mm	28	3	10	-	G1/8
50	37	9	28	47	9	38	71.5	5	4	M10X1.5深15m	38	3	10	-	G1/4
63	41	9	32	51	9	42	84.5	5	4	M10X1.5深15mm	40	3	12	-	G1/4
80	52	11	41	62	11	51	104	6	5	M14X1.5深20mm	45	4	12.5	-	G3/8
100	63	12	51	73	12	61	124	7	5	M18X1.5深20mm	45	4	17	-	G3/8

内径/符号	P1	P3	P4	R	S	T1	T2	U	V	W	X	Y	Z
12	双边：Φ6.5牙M5X0.8通孔:Φ3.5	12	4.5	-	25	16.2	23	R16	6	5	-	-	1
16	双边：Φ6.5牙M5X0.8通孔:Φ3.5	12	4.5	-	29	19.8	28	R19	6	5	-	-	1
20	双边：Φ6.5牙M5X0.8通孔:Φ3.5	14	4.5	2	34	24	-	R22	8	6	12.3	10	1
25	双边：Φ8.0牙M6X1.0通孔:Φ4.6	15	5.5	2	40	28	-	R25	10	8	12.3	10	1
32	双边：Φ8.0牙M6X1.0通孔:Φ4.6	16	5.5	6	44	34	-	R29.5	12	10	22.9	16	1
40	双边：Φ9.5牙M8X1.25通孔:Φ5.7	20	7.5	6.5	52	40	-	R35	16	14	23.5	16	1.6
50	双边：Φ1牙M8X1.25通孔:Φ6.8	25	8.5	9.5	62	48	-	R41	20	17	31	20	1.6
63	双边：Φ11牙M8X1.25通孔:Φ6.8	25	8.5	9.5	75	60	-	R50	20	17	31	20	1.6
80	双边：Φ14牙M12X1.75通孔:Φ9.2	25	10.5	10	94	74	-	R62	25	22	37.5	26	1.6
100	双边：Φ17.5牙M14X2通孔:Φ11	30	13	10	114	90	-	R75	32	27	37.5	26	2

34

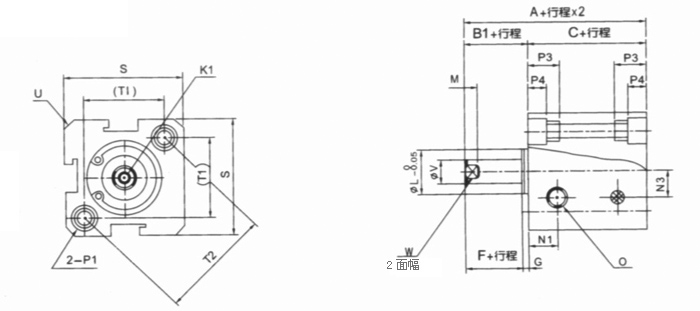

● 复动型规格:(SSA SSAS)

Φ12-Φ16

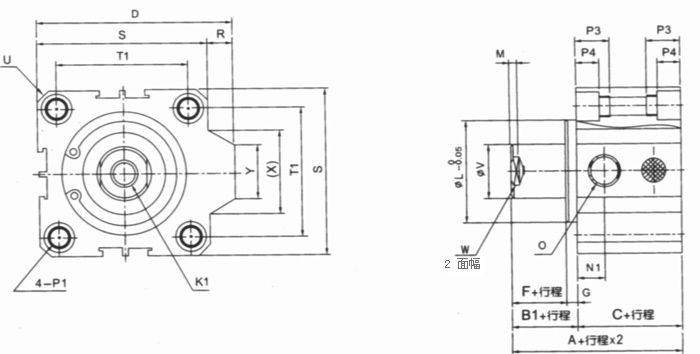

Φ20-Φ100

型式	标准型			附磁型			D	F	G	K1	L	M	N1	M3	O
内径/符号	A	B1	C	A	B1	C	D	F	G	K1	L	M	N1	M3	O
12	32	5	27	42	5	37	-	4	1	M3X0.5深6mm	11	3	6.5	6	M5X0.8
16	34	5.5	28.5	44	5.5	38.5	-	4	1.5	M3X0.5深6mm	11	3	7	6.5	M5X0.8
20	35	5.5	29.5	45	5.5	39.5	36	4	1.5	M4X0.7深8mm	15	3	7.5	-	M5X0.8
25	37	6	31	47	6	41	42	4	2	M5X0.8深10mm	17	3	8	-	M5X0.8
32	41.5	7	34.5	51.5	7	44.5	50	4	3	M6X1深12mm	22	3	9	-	G1/8
40	43	7	36	53	7	46	58.5	4	3	M8X1.25深12mm	28	3	10	-	G1/8

内径/符号	P1	P3	P4	R	S	T1	T2	U	V	W	X	Y	Z
12	双边：Φ6.5牙M5X0.8通孔:Φ3.5	12	4.5	-	25	16.2	23	R16	6	5	-	-	1
16	双边：Φ6.5牙M5X0.8通孔:Φ3.5	12	4.5	-	29	19.8	28	R19	6	5	-	-	1
20	双边：Φ6.5牙M5X0.8通孔:Φ3.5	14	4.5	2	34	24	-	R22	8	6	12.3	10	1
25	双边：Φ8.0牙M6X1.0通孔:Φ4.6	15	5.5	2	40	28	-	R25	10	8	12.3	10	1
32	双边：Φ8.0牙M6X1.0通孔:Φ4.6	16	5.5	6	44	34	-	R29.5	12	10	22.9	16	1
40	双边：Φ9.5牙M8X1.25通孔:Φ5.7	20	7.5	6.5	52	40	-	R35	16	14	23.5	16	1.6

● 复动型规格(STA STAS)

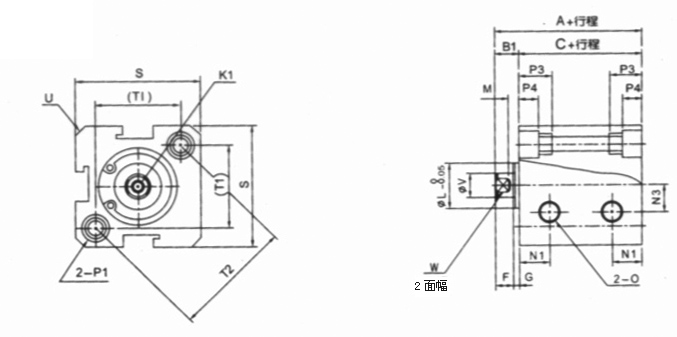

Φ12-Φ16

Φ20-Φ100

型式	标准型			附磁型			D	F	G	K1	L	M	N1	M3	O
内径/符号	A	B1	C	A	B1	C	D	F	G	K1	L	M	N1	M3	O
12	32	5	27	42	5	37	-	4	1	M3X0.5深6mm	11	3	6.5	6	M5X0.8
16	34	5.5	28.5	44	5.5	38.5	-	4	1.5	M3X0.5深6mm	11	3	7	6.5	M5X0.8
20	35	5.5	29.5	45	5.5	39.5	36	4	1.5	M4X0.7深8mm	15	3	7.5	-	M5X0.8
25	37	6	31	47	6	41	42	4	2	M5X0.8深10mm	17	3	8	-	M5X0.8
32	41.5	7	34.5	51.5	7	44.5	50	4	3	M6X1深12mm	22	3	9	-	G1/8
40	43	7	36	53	7	46	58.5	4	3	M8X1.25深12mm	28	3	10	-	G1/8

内径/符号	P1	P3	P4	R	S	T1	T2	U	V	W	X	Y	Z
12	双边：Φ6.5牙M5X0.8通孔:Φ3.5	12	4.5	-	25	16.2	23	R16	6	5	-	-	1
16	双边：Φ6.5牙M5X0.8通孔:Φ3.5	12	4.5	-	29	19.8	28	R19	6	5	-	-	1
20	双边：Φ6.5牙M5X0.8通孔:Φ3.5	14	4.5	2	34	24	-	R22	8	6	12.3	10	1
25	双边：Φ8.0牙M6X1.0通孔:Φ4.6	15	5.5	2	40	28	-	R25	10	8	12.3	10	1
32	双边：Φ8.0牙M6X1.0通孔:Φ4.6	16	5.5	6	44	34	-	R29.5	12	10	22.9	16	1
40	双边：Φ9.5牙M8X1.25通孔:Φ5.7	20	7.5	6.5	52	40	-	R35	16	14	23.5	16	1.6

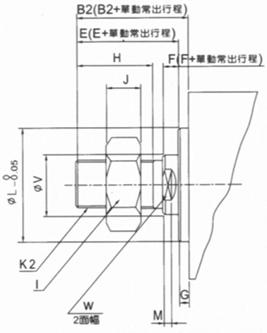

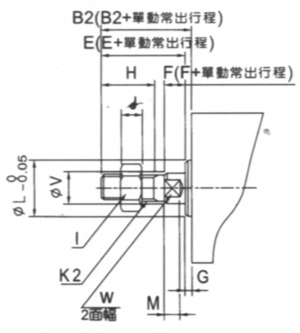

● 外牙规格

Φ12-Φ16	Φ20-Φ100

内径/符号	B2	E	F	G	H	I	J	K2	L	M	V	W
12	17	16	4	1	10	8	4	M5X0.8	11	3	6	65
16	17.5	16	4	1.5	10	8	4	M5X08	11	3	6	5
20	20.5	19	4	1.5	13	10	5	M6X1.0	15	3	8	6
25	23	21	4	2	15	12	5	M8X1.25	17	3	10	8
32	25	22	4	3	15	14	6	M10X1.25	22	3	12	1
40	35	32	4	3	25	19	8	M14X1.5	28	3	16	14
50	37	33	5	4	25	27	11	M18X1.5	38	3	20	18
63	37	33	5	4	25	27	11	M18X1.5	40	3	20	18
80	44	39	6	5	30	32	13	M22X1.5	45	4	25	22
100	50	45	7	5	35	36	13	M26X1.5	55	4	32	27
