MAL(QGX)铝合金迷你缸系列 ：

标准型：复动型 标准型：单动型 双轴可调型：复动型

● 标准型：单动型



●  规格

内径 20 25 32 40
 动作型式 复动型
 使用流体 空气
 固定型式 基本型    LB型    FA型    SDB型
 使用压力范围kgf/cm2 0.4∽9.0
 保证耐压力kgf/cm2 13.5
 使用温度范围℃ 0∽70
 使用速度范围mm/s 30∽800
 接管口径 G1/8 G1/4

● 气缸行程

内径(mm) 标准行程 最大行程 容许行程
20 25 50 75 100 125 150 175 200 225 250 300 500 800
25 25 50 75 100 125 150 175 200 225 250 300  400 450 500 800 1200
32 25 50 75 100 125 150 175 200 225 250 300  400 450 500 800 1200
40 25 50 75 100 125 150 175 200 225 250 300  400 450 500 1000 1500

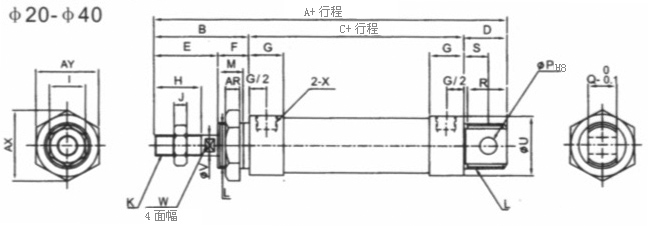

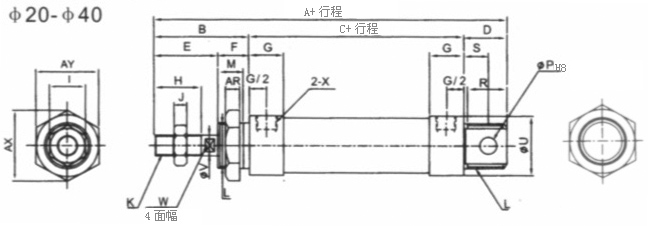

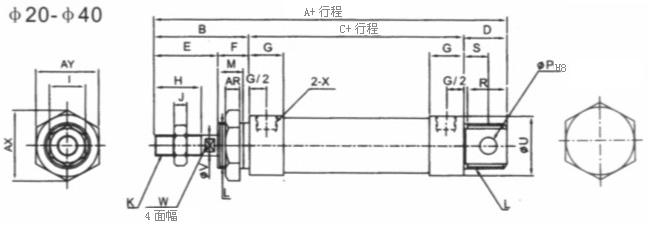

● 基本尺寸
符号/内径 A A1 A2 B C D D1 E
20 131 122 110 40 70 21 12 28
25 135 128 114 44 70 21 14 30
32 141 128 114 44 70 27 14 30
40 165 152 138 46 92 27 14 32

符号/内径 F G H I J K
20 12 16 20 12 5 M8X1.25
25 14 16 22 17 6 M10X1.25
32 14 16 22 17 6 M10X1.25
40 14 22 24 19 7 M12X1.25

符号/内径 L M P Q R S
20 M22X1.5 10 8 16 19 12
25 M22X1.5 12 8 16 19 12
32 M24X2.0 12 10 16 25 15
40 M30X2.0 12 12 20 25 15

符号/内径 U V W X AR AX AY
20 30 8 6 G1/8 7 33 29
25 34 10 8 G1/8 7 33 29
32 39 12 10 G1/8 8 37 33
40 49 16 14 G1/4 9 47 41

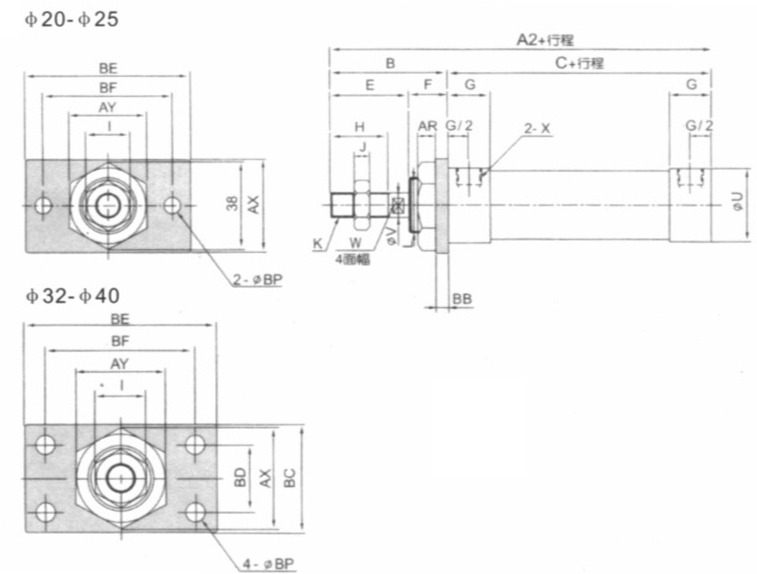

● FA型尺寸

内径
符号		 A2 B C E F G H I J K L U V W X AR AX AY BB BC BD BE BF BP
20 110 40 70 28 12 16 20 12 5 M8X1.25 M22X1.5 30 8 6 G1/8 7 33 29 4 38 - 64 50 6.5
25 114 44 70 30 14 16 22 17 6 M10X1.25 M22X1.5 34 10 8 G1/8 7 33 29 4 38 - 64 50 6.5
32 114 44 70 30 14 16 22 17 6 M10X1.25 M24X2.0 39 12 10 G1/8 8 37 32 4 47 33 72 58 6.5
40 138 46 92 32 14 22 24 19 7 M12X1.25 M30X2.0 49 16 14 G1/4 9 47 41 4.5 50 36 84 70 6.5

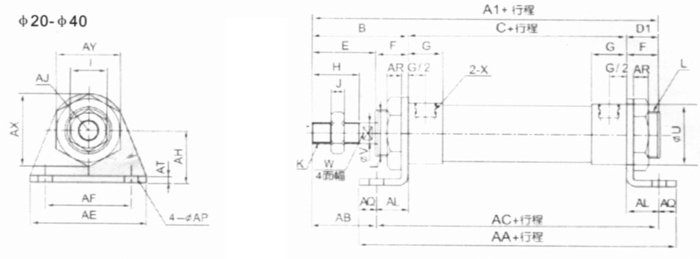

● LB型尺寸
内径/符号 A1 B C D1 E F G H I J K L M U V W X
20 122 40 70 12 28 12 16 20 12 5 M8X1.25 M22X1.5 10 30 8 6 G1/8
25 128 44 70 14 30 14 16 22 17 6 M10X1.25 M22X1.5 12 34 10 8 G1/8
32 128 44 70 14 30 14 16 22 17 6 M10X1.25 M24X2.0 12 39 12 10 G1/8
40 152 46 92 14 32 14 22 24 19 7 M12X1.25 M30X2.0 12 49 16 14 G1/4



内径/符号 AA AB AC AE AF AH AJ AL AP AQ AR AT AX AY
20 116 25 100 54 40 25 17 15 6.5 8 7 3.2 33 29
25 116 29 100 54 40 25 17 15 6.5 8 7 3.2 33 29
32 136 19 120 59 45 32 19 25 6.5 8 8 4 37 32
40 158 21 142 64 50 36 23 25 6.5 8 9 4 47 41

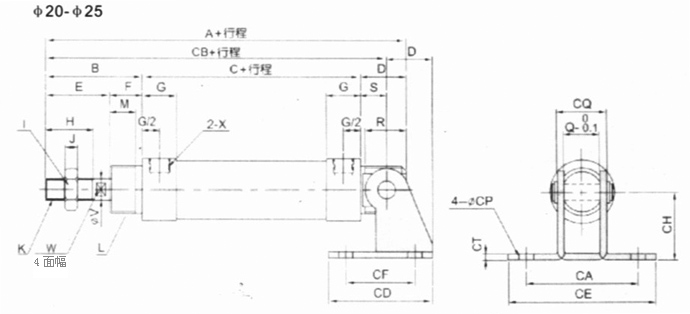

● SDB型尺寸
内径/符号 A B C D E F G H I J K L M P Q R S U V W X
20 131 40 70 21 28 12 16 20 12 5 M8X1.25 M22X1.5 10 8 16 19 12 30 8 6 G1/8
25 135 44 70 21 30 14 16 22 17 6 M10X1.25 M22X1.5 12 8 16 19 12 34 10 8 G1/8
32 141 44 70 27 30 14 16 22 17 6 M10X1.25 M24X2.0 12 10 16 25 15 39 12 10 G1/8
40 165 46 92 27 32 14 22 24 19 7 M12X1.25 M30X2.0 12 12 20 25 15 49 16 14 G1/4


内径/符号 CA CB CD CE CF CH CP CQ CT
20 51 122 48 67 32 32 6.5 22 3
25 51 126 48 67 32 32 6.5 22 3
32 51 129 52 67 36 36 6.5 24 4
40 55 153 56 71 40 40 6.5 28 4

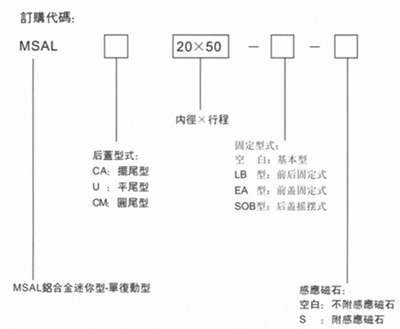

● 标准型：单动型


●  规格

内径 20 25 32 40
 动作型式 复动型
 使用流体 空气
 固定型式 基本型    LB型    FA型    SDB型
 使用压力范围kgf/cm2 0.4∽9.0
 保证耐压力kgf/cm2 13.5
 使用温度范围℃ 0∽70
 使用速度范围mm/s 30∽800
 接管口径 G1/8 G1/4

● 气缸行程

内径(mm) 标准行程 最大行程 容许行程
20 25 50 75 100 125 150 175 200 225 250 300 500 800
25 25 50 75 100 125 150 175 200 225 250 300  400 450 500 800 1200
32 25 50 75 100 125 150 175 200 225 250 300  400 450 500 800 1200
40 25 50 75 100 125 150 175 200 225 250 300  400 450 500 1000 1500
● 基本尺寸
符号/内径 A A1 A2 B C D D1 E
20 131 122 110 40 70 21 12 28
25 135 128 114 44 70 21 14 30
32 141 128 114 44 70 27 14 30
40 165 152 138 46 92 27 14 32

符号/内径 F G H I J K
20 12 16 20 12 5 M8X1.25
25 14 16 22 17 6 M10X1.25
32 14 16 22 17 6 M10X1.25
40 14 22 24 19 7 M12X1.25

符号/内径 L M P Q R S
20 M22X1.5 10 8 16 19 12
25 M22X1.5 12 8 16 19 12
32 M24X2.0 12 10 16 25 15
40 M30X2.0 12 12 20 25 15

符号/内径 U V W X AR AX AY
20 30 8 6 G1/8 7 33 29
25 34 10 8 G1/8 7 33 29
32 39 12 10 G1/8 8 37 33
40 49 16 14 G1/4 9 47 41
● FA型尺寸

内径
符号		 A2 B C E F G H I J K L U V W X AR AX AY BB BC BD BE BF BP
20 110 40 70 28 12 16 20 12 5 M8X1.25 M22X1.5 30 8 6 G1/8 7 33 29 4 38 - 64 50 6.5
25 114 44 70 30 14 16 22 17 6 M10X1.25 M22X1.5 34 10 8 G1/8 7 33 29 4 38 - 64 50 6.5
32 114 44 70 30 14 16 22 17 6 M10X1.25 M24X2.0 39 12 10 G1/8 8 37 32 4 47 33 72 58 6.5
40 138 46 92 32 14 22 24 19 7 M12X1.25 M30X2.0 49 16 14 G1/4 9 47 41 4.5 50 36 84 70 6.5
● LB型尺寸
内径/符号 A1 B C D1 E F G H I J K L M U V W X
20 122 40 70 12 28 12 16 20 12 5 M8X1.25 M22X1.5 10 30 8 6 G1/8
25 128 44 70 14 30 14 16 22 17 6 M10X1.25 M22X1.5 12 34 10 8 G1/8
32 128 44 70 14 30 14 16 22 17 6 M10X1.25 M24X2.0 12 39 12 10 G1/8
40 152 46 92 14 32 14 22 24 19 7 M12X1.25 M30X2.0 12 49 16 14 G1/4



内径/符号 AA AB AC AE AF AH AJ AL AP AQ AR AT AX AY
20 116 25 100 54 40 25 17 15 6.5 8 7 3.2 33 29
25 116 29 100 54 40 25 17 15 6.5 8 7 3.2 33 29
32 136 19 120 59 45 32 19 25 6.5 8 8 4 37 32
40 158 21 142 64 50 36 23 25 6.5 8 9 4 47 41
● SDB型尺寸
内径/符号 A B C D E F G H I J K L M P Q R S U V W X
20 131 40 70 21 28 12 16 20 12 5 M8X1.25 M22X1.5 10 8 16 19 12 30 8 6 G1/8
25 135 44 70 21 30 14 16 22 17 6 M10X1.25 M22X1.5 12 8 16 19 12 34 10 8 G1/8
32 141 44 70 27 30 14 16 22 17 6 M10X1.25 M24X2.0 12 10 16 25 15 39 12 10 G1/8
40 165 46 92 27 32 14 22 24 19 7 M12X1.25 M30X2.0 12 12 20 25 15 49 16 14 G1/4


内径/符号 CA CB CD CE CF CH CP CQ CT
20 51 122 48 67 32 32 6.5 22 3
25 51 126 48 67 32 32 6.5 22 3
32 51 129 52 67 36 36 6.5 24 4
40 55 153 56 71 40 40 6.5 28 4
