●产品特性

免润滑     采用含油轴承，作活塞杆无需加油润滑。 缓动性     除带固定缓动外，气缸终端还带可调缓动，使气缸换向时平稳无冲击。 而高温性     可采用耐高温密封性材料，使气缸在150摄氏度高温条件下正常工作（客户需向本公司订作） 安装型式多样     多种安装附件供客户选择。 附磁性     气缸活塞装有一个永久磁铁，它可触发安装在气缸上的磁性开关来感测气缸的运动位置。 多位置性    采用特殊结构，通过系统控制，活塞杆在整个行程范围可以分级行进，产生多个工作位置。

● 附号

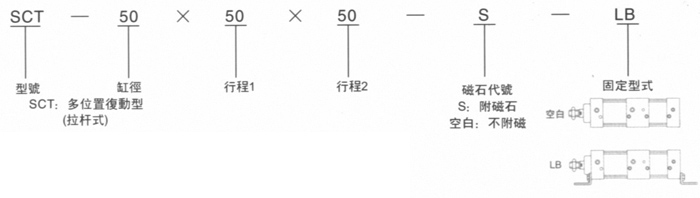

举例说明

１）欲订购缸径为63mm,行程1为100mm,行程2为50mm,附磁石,采用LB固定型式的多位置复动(拉杆式)气缸,其正确的订购码代码为:SCT-63X100X50-S-LB。
2）欲订购缸径为80mm,行程1为100mm,行程2为50mm,不附磁石,采用LB固定型式的多位置复型(拉杆式)气缸,其正确的订购码代码为:SCT-63X100X50-S-LB。

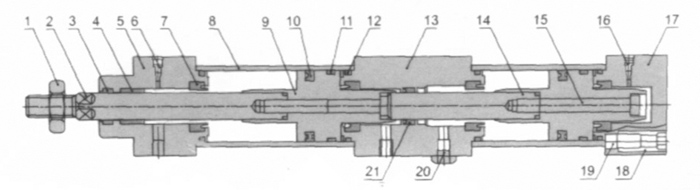

● SCT内部结构示意图

序号	名称	序号	名称	序号	名称	序号	名称
1	螺母	2	活塞杆	3	前盖密封圈	4	含油轴承
5	前盖	6	缓动防漏O环	7	管壁O环	8	本体
9	活塞O环	10	活塞	11	耐磨环	12	管壁O环
13	连接座	14	活塞杆O塞	15	可调螺帽垫片	16	缓动调整螺丝
17	后盖	18	支柱螺帽	19	活塞杆O环		消音器
21	连接座密封圈

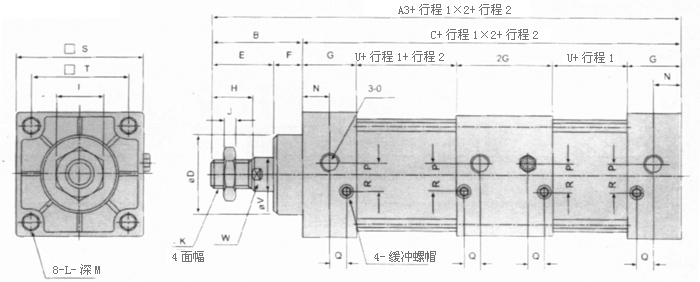

● 基本尺寸

内径/符号	A3	B	C	D	E	F	G	H	I	J	K	L
32	233	47	186	28	32	15	27.5	22	17	6	M10X1.25	M6X1
40	236	49	186	32	34	15	27.5	24	17	7	M12X1.25	M6X1
50	243	57	186	38	42	15	27.5	32	23	8	M16X1.5	M6X1
63	249	57	192	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25
80	291	75	216	47	54	21	33	40	26	10	M20X1.5	M10X1.5
100	303	75	228	47	54	21	33	40	26	10	M20X1.5	M10X1.5

内径/符号	M	N	O	P	Q	R	S	T	V	U	W
32	9.5	13.75	G1/8"	3.5	7.5	7	45	33	12	38	10
40	9.5	13.5	G1/4"	6	8.2	9	50	37	16	38	14
50	9.5	13.5	G1/4"	8.5	8.2	9	62	47	20	38	17
63	9.5	13.5	G3/8"	7	8.5	8.5	75	56	20	41	17
80	11.5	16.5	G3/8"	10	9.5	14	94	70	25	42	22
100	11.5	16.5	G1/2"	11	9.5	14	112	84	25	48	22
